| 1. 면 간 거리 공식 유도 |
면 간 거리란 인접한 2개의 평행한 면 사이의 거리입니다. 면 사이의 거리를 구하는 일반적인 방법은 면 위의 하나의 점에서부터 다른 평행면까지의 수직 거리를 구하는 것입니다. 여기서 면 간 거리를 쉽게 구하는 아이디어가 나오게 됩니다. 바로 면 위의 한 점을 원점으로 설정하는 것입니다.

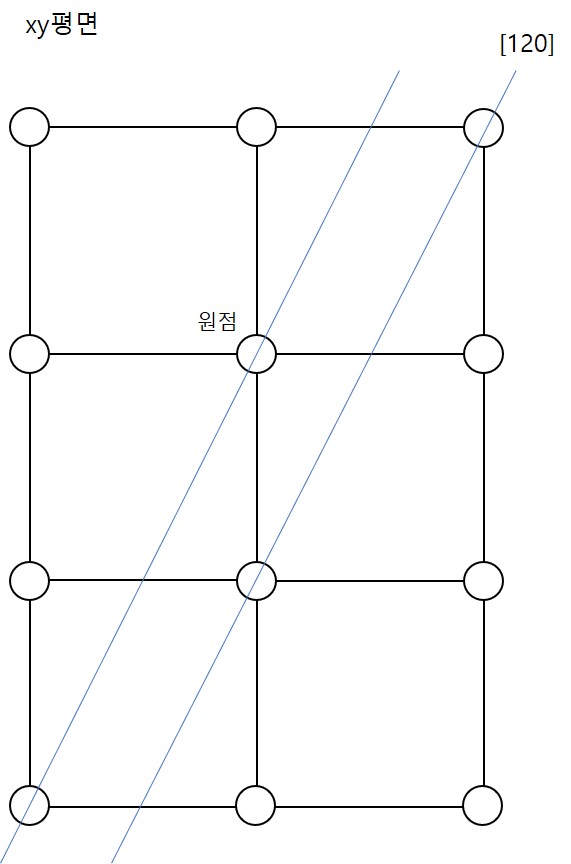

그렇다면 가장 인접한 평행한 면은 원점을 항상 지날까요? 네 그렇습니다. 어떤 경우든 적절히 평행 이동한다면 원점을 지나도록 설정할 수 있습니다. 아래 그림도 마찬가지로 (120)평면에 가장 인접한 평행한 평면이 원점을 지나는 것을 확인할 수 있습니다.
즉, 면 간 거리란 원점에서부터 특정 면까지의 수직 거리입니다. 이를 토대로 증명을 시작해보겠습니다.

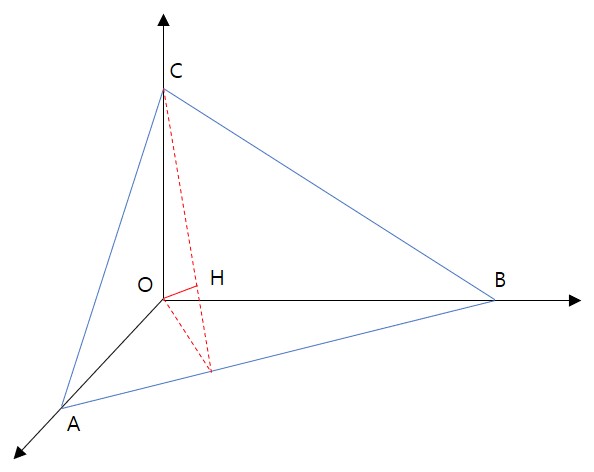

△ ABC를 포함한 평면이 (hkl)이라고 가정하겠습니다. 그렇다면 밀러 지수에 따라 A점의 좌표는 (a/h,0,0), B점의 좌표는 (0,b/k,0), C점의 좌표는 (0,0,c/l)입니다. 이제 원점 O에서 평면 (hkl)에 수선을 내리겠습니다. 그 때 수선의 발이 점 H이고 OH의 거리를 d_(hkl)라고 하겠습니다. OH와 평면 (hkl)는 수직하기 때문에 선분 OH와 선분 HA, 선분 HB, 선분 HC는 각각 수직입니다. 따라서 3개의 직각 삼각형을 확인할 수 있습니다.

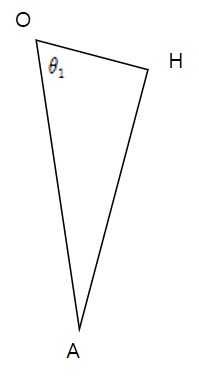

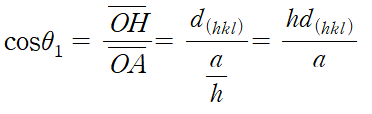

먼저 △ OHA를 보겠습니다. 선분 OH와 x축이 이루는 각도를 θ_{1}이라고 하겠습니다.

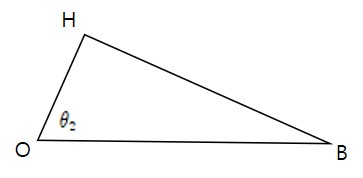

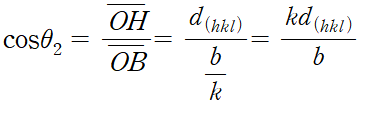

이제 △ OHB를 보겠습니다. 선분 OH와 y축이 이루는 각도를 θ_{2}이라고 하겠습니다.

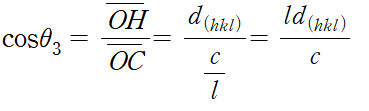

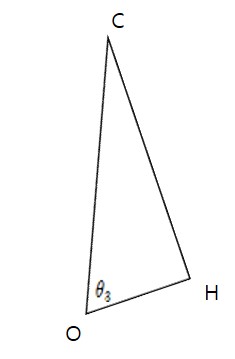

이제 △ OHC를 보겠습니다. 선분 OH와 z축이 이루는 각도를 θ_{3}이라고 하겠습니다.
여기서 공간에서 방향 코사인의 제곱합이 1임을 떠올려봅시다.

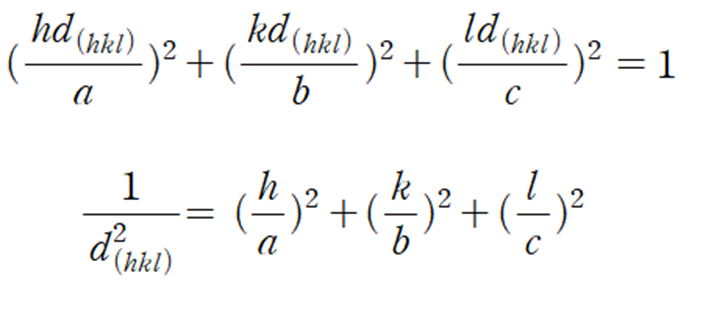

이 식에 각각의 코사인 제곱들을 대입하면 다음과 같은 식이 나오게 됩니다.
| 2. 면 간 거리 공식 정리 |
ⓐ 사방(orthorhombic)의 경우(a≠b≠c)
ⓑ 정방(tetragonal)의 경우(a=b≠c)

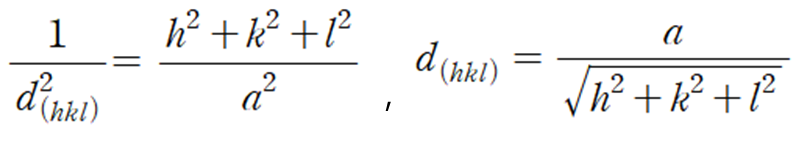

ⓒ 입방(cubic)의 경우(a=b=c)
